您當前的位置：首頁 >> 行業動態 >> 東京大學制備出一種隔熱、阻燃的中孔納米纖維素干凝膠 行業動態
來源：鄭州銘將機械設備有限公司 發布時間：2021-01-15 瀏覽次數：696次

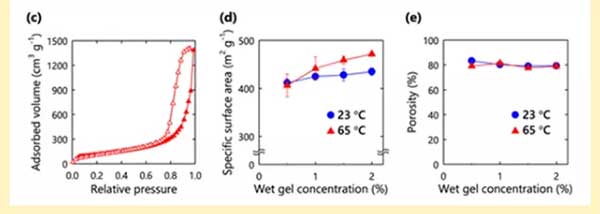

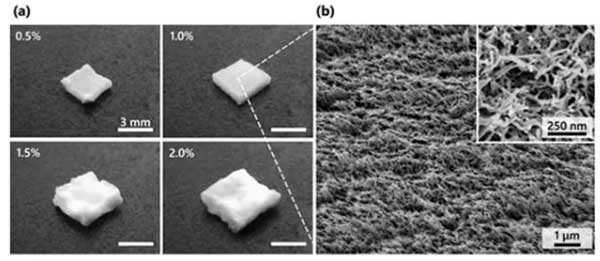

作者在濕凝膠中研究了兩種不同的干燥溫度（23和65°C）和四種不同的CNF濃度（0.5-2.0％）。隨著CNF濃度的增加，濕凝膠具有更多的交聯點，對毛細作用力更具抵抗力。但干凝膠的尺寸也隨之變大，只有含1.0％CNF的干凝膠是形狀規則的，更高濃度下的干凝膠則存在變形并且表面粗糙（圖1a）。所有干凝膠的橫截面均具有網絡化的CNF結構（圖1b），在2％的濃度和65°C干燥溫度下，比表面積高達470m2g-1，這是迄今為止報道的纖維素干凝膠比表面積的最高值。

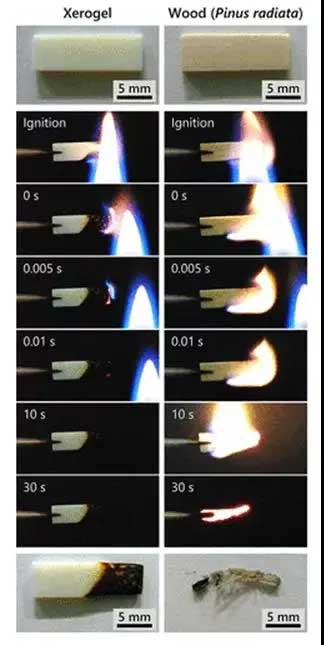

該反應是吸熱的，因此可以防止火焰擴散。在該CNF干凝膠中，CNF表面被羧基緊密地覆蓋，其抗衡離子鋁離子是三價陽離子，能與羧酸根陰離子形成氫氧化物。產生的氫氧化鋁可能是造成干凝膠具有自熄功能的主要原因。
下一篇：沙子烘干機的未來發展前景如何
推薦資訊
